ОПИСАНИЕ / UTILITIES
UTILITIES — это набор простых вспомогательных модулей для драм-машины ПУЛЬСАР-23. Модули UTILITIES также могут использоваться с любым оборудованием, работающим с CV-сигналами (система Еврорек, модульные синтезаторы и т.д.).
Модули, входящие в UTILITIES, можно разделить на две группы:
1) Пассивные элементы, такие как переключатели, резисторы, конденсаторы.
2) Различного сорта усилители и преобразователи: линейные и нелинейные, управляемые и неуправляемые.
Пассивные элементы призваны расширить возможности коммутации и управления ПУЛЬСАРОМ.
Линейные усилители необходимы, когда вам нужно подать на входы ПУЛЬСАРА сигнал от прибора, работающего в формате более низкого напряжения. Например, это может быть шаговый секвенсор, имеющий выходное напряжение 5 вольт, в то время как ПУЛЬСАРУ для полноценного запуска барабанных модулей нужно 10 вольт. Или это может быть выход кассетного магнитофона, имеющий размах 1 вольт, в то время как для нормальной работы ПУЛЬСАРУ необходим входной уровень аудиосигнала 5 вольт. Нелинейные и управляемые усилители и преобразователи призваны управлять уровнем сигнала, одновременно изменяя его спектр, искажая его форму и добавляя гармоники. Схемотехника этих усилителей очень проста и основана на ранних разработках транзисторной эпохи, со свойственной ей красотой и изяществом.
Разъемы UTILITIES выполнены в формате ПУЛЬСАР-23 на шпильках, предназначенных для подключения зажима «крокодил». Также имеются переходники на 3.5 мм джек формата Еврорек.

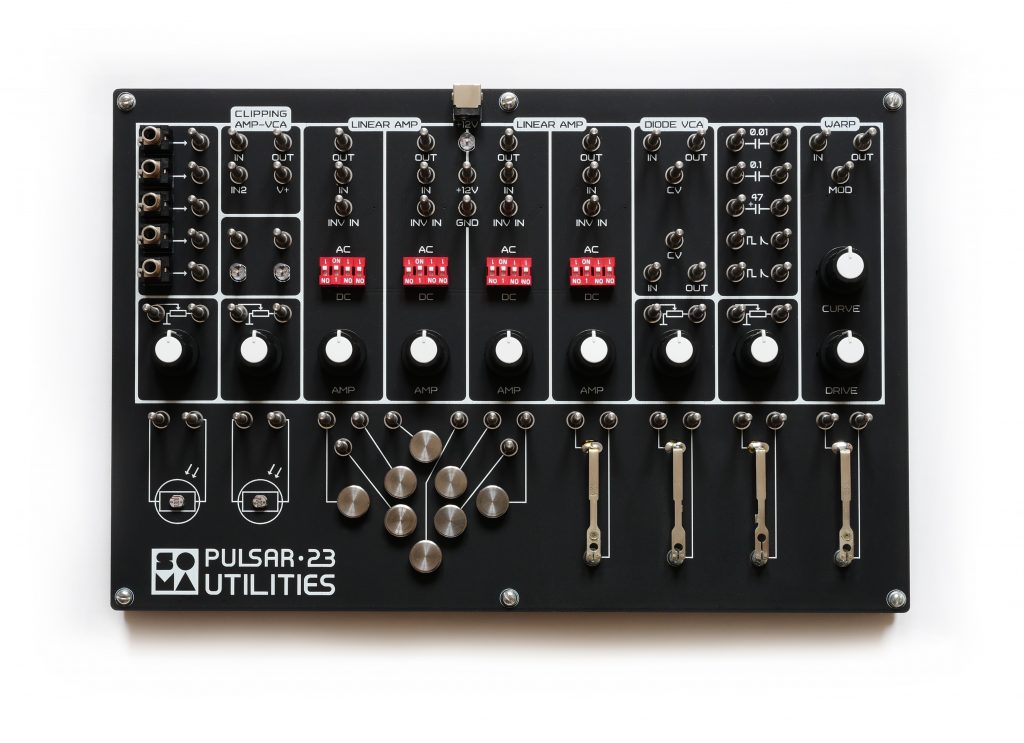

Верхняя панель и корпус UTILITIES выполнены из печатных плат, что позволило существенно снизить стоимость прибора.
